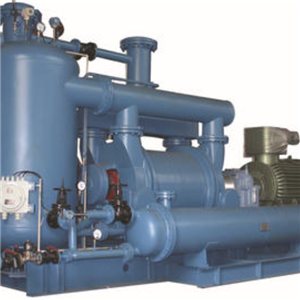

液环真空机组系列
2021/1/11
产品名称：液环真空机组系列产品详情：
根据不同工艺、特殊需求，可配置单台或多台2BV/2BE1系列液环泵，定制型真空系统。
开式循环的效果图闭式循环的效果图产品特点：
水环式真空机组作为成套设备供货，包括气液分离器、冷凝器（换热器）、机架、内部管线等附件，更便利于用户的安装，可大大缩短用户的安装周期。
工作液可采用水或各种化工溶剂等，大大减小了化工企业对环境的污染。
如采用所抽除介质作为工作液时，可回收所抽除的介质。
系列闭路循环系统需根据用户的入口条件、降温水的条件、排气口的条件等进行设计，属于非标准产品。
工作原理：
液环真空泵/压缩机闭路循环系统主要部件：液环真空泵/压缩机 气液分离器 换热器 共用底盘 内部管线。
基本的液环真空泵/压缩机闭路循环系统如图1：
液环泵在工作过程中会产生热量，主要热量包括：真空泵/压缩机的无效功率；吸入气体温度较高带来的热量；吸入气体含有可疑性气体在压缩过程中释放出的相变热。换热器的主要作用是通过冷热水降温工作液，使工作液温度保持在合理的范围之内。
在使用中可根据实际情况选择安装一下附件：
吸气口真空止回阀 为防止真空泵停机时返流，一般需在泵的入口处安装真空止回阀或气动阀门等。
吸气口真空表或压力传感器 为便于观察泵吸气口的压力，可在泵吸气口安装真空表。如需根据吸入压力进行控制动作，应在泵吸气口安装压力传感器。
吸气口过滤器 如系统及管路中可能会有异物进入泵内，应在泵吸气口安装过滤器或滤网。
分离器溢流阀 可将多余的工作液从气液分离器中排出。
分离器补液口 如工作液不足时可从补液口适当补充工作液。
分离器液位计 可观察分离器内的也为，如需液位自动控制，则应安装信号输出的液位计、自动溢流或补液装置。
分离器压力表 如分离器内可能出现压力，应在分离器上安装压力表。
温度计 如需观察工作液入口温度，应在工作液管路中安装温度计。
工作液增压泵 如泵的工作液供应不足或工作管路阻力较大时可安装工作液增压泵。
工作液控制阀门 如工作液供应可能会过大时应在工作管路中安装控制阀门。
汽蚀保护管路 如真空泵的吸入压力接近工作液的饱和蒸汽压，应在真空泵与分离器之间安装汽蚀保护管路。
